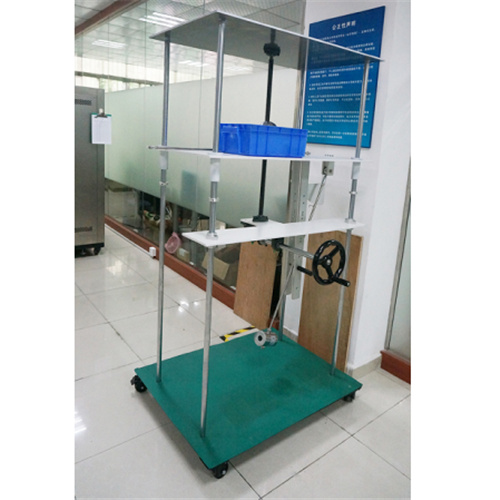

IK擺錘沖擊試驗機

設備介紹：

產品概述：本裝置符合GB2423.55-2006及GBT20138-2006對試驗設備的要求，適用于變電柜等金屬薄片和非金屬電能計量柜的機械沖擊強度試驗；設備可整體左右前后移動，上下可調，沖擊角度可調。本裝置為2J以上高能量擺錘沖擊裝置。詳情18033338362

技術參數

1、擺桿：長度1000㎜，外徑15.9 mm、壁厚1.5 mm的鋼管，與錘頭構成各等效質量。

2、沖擊點上下可調，行程200-1200mm,可定制高度，沖擊裝置前后左右可移動。

3、撞擊錘頭見表1撞擊元件特性，配2，5,10,20J錘頭擺桿，50J選配。

4、沖擊能量、等效質量與跌落高度對照見表2跌落高度。

5、IK等級參數對應表見表3  IK代碼及其相應碰撞能量的對應關系。

6、結構原理：試樣為正常安放，調整沖擊點，定位沖擊裝置，按釋放桿錘頭自由沖擊試樣。

IK擺錘沖擊試驗機標準參數及圖片參考

表1  撞擊元件特性

能量/J≤1         2           5           10         20          50

             ±10%     ±5%  ±5%     ±5%     ±5%  ±5%

等效質量 ±2%kg0.25(0.2)0.51.75510

材料       尼龍 鋼

R/mm102525505050

D/mm18.5（20）356080100125

f/mm6.2（10）710202025

r/mm--6-1017

l/mm根據等效質量調整確定，見附錄A

a、洛氏硬度HRR85~100按ISO2039-2;b、Fe490-2按ISO1052，洛氏硬度HRE80~85按ISO6508.

注：當能量小于或等于1J時，在括號中的撞擊元件的等效質量以及撞擊元件的直徑是參照原試驗Ef，試驗Eg的量值已在此參數中，為了協(xié)調，括號內的量值自本部分等同采用的IEC60068-2-75：1997第一版1997年8月出版的5年后將刪除。

表2   跌落高度

能量/J0.140.20.30.350.40.50.71251020  50

等效質量/kg0.250.20.250.20.250.20.20.250.250.250.51.75510

跌落高度±1%mm5610080150140200250200280400400300200400500

注1、見3.2.2注；注2、本部分的能量單位焦耳（J）由標準重力加速度（g）導出，g圓整取值10m/s2。

 表3  IK代碼及其相應碰撞能量的對應關系

IK代碼IK06IK07IK08IK09IK10

碰撞能量/J1251020

注1、如果要求更高的碰撞能量，推薦取值50J；注2、有些國家標準使用一位數字表示規(guī)定的碰撞能量，為避免與之混肴，故特征數字選用兩位數字表示

a  按本標準為無防護
